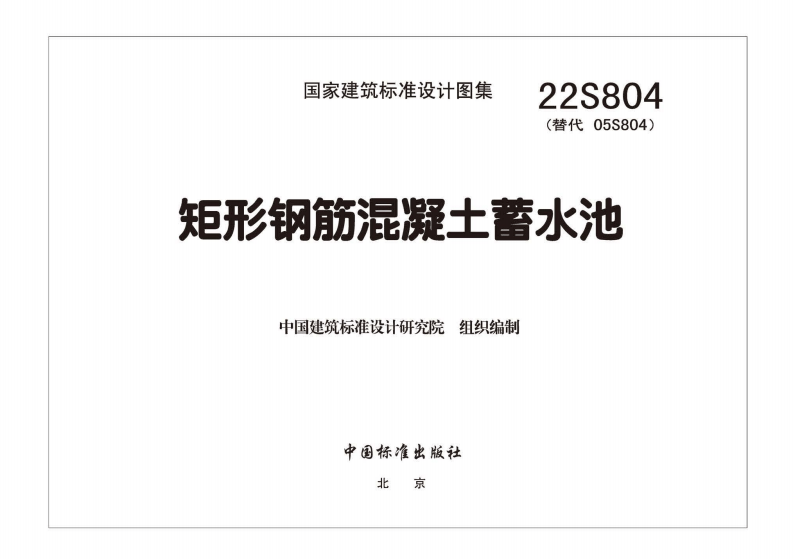

22s804图集pdf免费下载完整版是22s804矩形钢筋混凝土蓄水池标准图集电子版，共计205页；取代了原5S804《矩形钢筋混凝土蓄水池》图集，图纸进行了全面优化和提升，无论是基础构造，还是细节上设计，都完整版的标识出来，能够满足大家的基本需求。
22s804矩形钢筋混凝土蓄水池图集适用于钢筋混凝土矩形蓄水池的设计选用与施工。蓄水池适用于贮盛符合《生活饮用水卫生标准》GB 5749-2006的生活饮用水或符合《城市污水再生利用城市杂用水水质》GB/T 18920-2026的非饮用水（含消防水池）。抗震设防烈度不大于8度（含设计基本地震加速度值0.3g）。包括矩形钢筋混凝土蓄水池工艺布置和墙体、顶板、底板等结构设计及水管吊架等附属配件做法。其规格为容积50～2000m3，每个容积又分为正方形和长方形两种平面尺寸；蓄水池池顶及池壁外均考虑覆土，池顶覆土厚度分为500mm、1000mm、1500mm(部分蓄水池)三种。
使用22S804图集时，需综合考虑水池类型、用途、抗震设防烈度、地质条件等因素，并严格遵循图集中的设计与施工要求。同时，还需注意覆土与保温、冻土与溢水管处理、结构与配件等细节问题，以确保蓄水池的安全、可靠和高效运行。
水池类型与用途：
适用于钢筋混凝土方形、矩形蓄水池的设计选用与施工。
适用于贮盛符合《生活饮用水卫生标准》GB 5749-2006的生活饮用水或符合《城市污水再生利用城市杂用水水质》GB/T 18920-2026的非饮用水（含消防水池）。
若用于贮盛其他类型水，需确保水质为常温、无侵蚀性、无挥发性等性质，具体由设计人员自行复核。
抗震设防烈度：
抗震设防烈度不大于8度（含设计基本地震加速度值0.3g）。
地质条件：
若用于湿陷性黄土、多年冻土、膨胀土、淤泥和淤泥质土、冲填土、杂填土、岩基或其他特殊土层构成的地基时，必须按有关规范对地基进行处理。
覆土与保温：
蓄水池池顶及池壁外均考虑覆土，池顶覆土厚度分为500mm、1000mm、1500mm（部分蓄水池）三种。
用于严寒地区的蓄水池，应根据当地气温条件采取适当的保温措施。采取保温措施后的总重量不应超过相应覆土厚度的总重量。
冻土与溢水管：
对于冻土深度超过水池埋深及溢水管管顶覆土的地区，应根据当地的气象资料及习惯做法采取相应措施。
结构与配件：

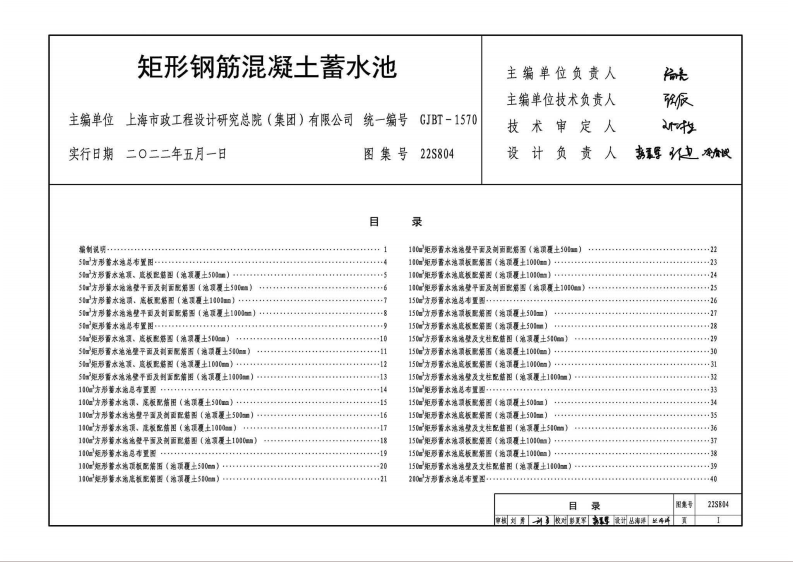

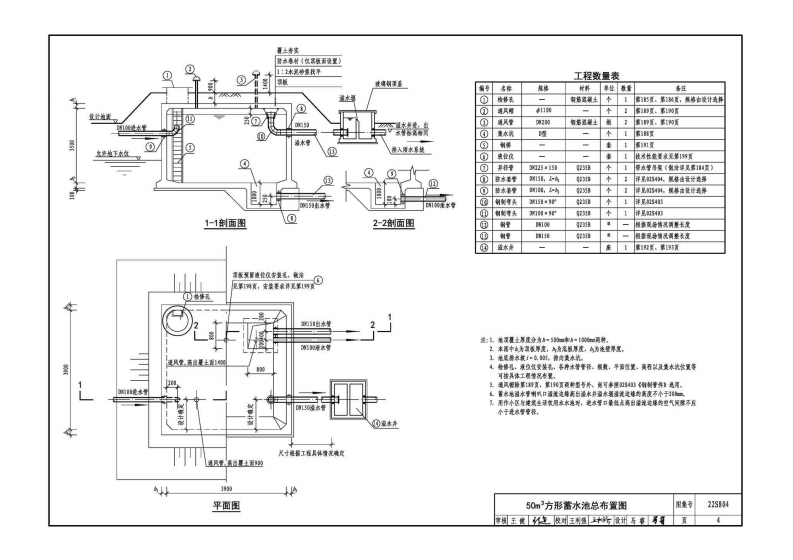

图集包括矩形钢筋混凝土蓄水池工艺布置和墙体、顶板、底板等结构设计及水管吊架等附属配件做法。
技术人员需根据不同的有效容积、使用环境和工程地质等条件选用相关图纸。
埋置深度：
对于埋置深度在原地面以下不足2m的蓄水池，应按有关规范计算地基沉降量，并对连接管道采取相应的处理措施。
调整与复核：
图集中的工艺管道、导流墙及附属设备布置仅作典型表示，选用时可根据具体情况做相应的调整。
设计人员需对选用的图纸进行复核，确保满足实际需求。
消防水池要求：
当水池作消防水池时，需满足《消防给水及消火栓系统技术规范》GB 50974-2014的相关要求。
在编制过程中，我们严格遵循了以下标准规范：
《砌体结构设计规范》GB50003-2011
《地下工程防水技术规范》GB50108-2008
《混凝土外加剂应用技术规范》GB50119-2013
《给水排水构筑物工程施工及验收规范》GB50141-2008
《给水排水工程钢筋混凝土水池结构设计规程》CBCS138:2002
《建筑地基基础设计规范》GB50007-2011
《混凝土结构设计规范》GB50010-2010（2015版）
《室外给水设计标准》GB50013-2026
《建筑给水排水设计标准》GB50015-2026
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003
《给水排水工程构筑物结构设计规范》GB50069-2002
请注意，若这些标准规范在后续得到修订或新的标准规范得以实施，本图集中与现行工程建设标准不符的内容、受到限制或被淘汰的技术或产品，将视为无效。因此，工程技术人员在参考使用本图集时，务必仔细区分并复核相关内容，以确保选用的准确性和适用性。
本图集按现行结构设计规范及工程应用需求对原国标图集《矩形钢筋混凝土蓄水池》进行修编。池顶覆土厚度增加1500mm工况，提高混凝土强度等级，修改保护层厚度。由于新规范可靠度提高，按新规范重新计算配筋，调整板厚及最小配筋率等构造措施。
